大型硅铁炉自动浇注设备及自动浇注技术

硅铁圆盘自动浇注天车将铁水包吊至倾翻机构后，由圆盘浇注机完成定点自动浇注，冷却后脱模翻转入斗;同时定点浇注方式可实现烟气定点回收，自动浇注方式可实现远程操作，避免高温区危险作业及交叉作业。

该技术成果具有无液压，可靠性高；用人少，降低劳动强度；占用空间小，可兼容部分人工定模；定点浇注，实现浇注点的烟气回收；冷却效率高，延长铸模使用寿命；钢包大修周期延长，省清包工作量；远程操作，避免高温区作业，安全性高等诸多优点，值得在钢铁冶炼行业大力推广。

【产品图片】

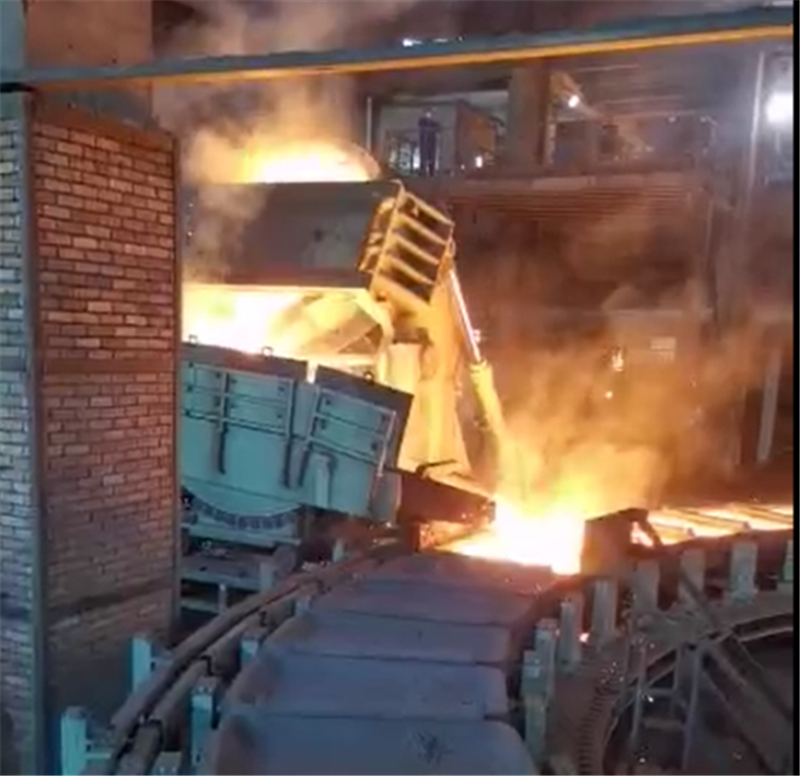

图1 定模浇注

图2 连续浇注机结构示意图

图3 定模浇注工艺流程图

【与国外同类技术产品对比情况】

技术对比情况：领先

价格对比情况：低于

国外技术产品厂家及名称：国外无大产量的硅铁浇注机，日本田边株式会社应用的设备的产量峰值是8吨，大于该产量的均是理论上的方案。

1、浇注温度：1500℃

2、浇注速度：8-12t/15-25min

3、铁锭尺寸：1.5m×1.5m×板厚（60～80mm）

4、铁锭重量： 0.38～0.5t/块

5、铸铁模数量：30 块

6、倾翻角度：0°- 110°

7、液压系统压力：20MPa

8、冷却水消耗量：常用量3t/h（设备运转时）
