快接隔离模块及浪涌滤波采集器

时间:2021-07-10 15:10
【所属领域】电子信息
【企业名称】鄂尔多斯市助九自动化有限公司
【企业联系方式】15924406999
【技术成果简介】

本实用新型公开了一种快接隔离模块,包括隔离模块本体,所述隔离模块本体滑动安装在轨道安装外壳上,所述隔离模块本体包括PCB板,所述PCB板上固定设有插脚,所述PCB板上固定嵌入有负极连接线,所述PCB板上固定安装有公焊接插座。本实用新型通过采用16组继电器的排列顺序,连接的电缆的颜色和排列也是定制的,这就避免了繁复的校线过程,然后利用25针DB25线是集成一根的电缆,省去了绑扎电缆的过程,采用了35mm通用轨道安装,快速安装,继电器自由更换,维护方便,接线端子按照顺序直接外接,并且可以利用DB25专用线缆直接对接,节约大量的接线时间,柜内也无需复杂布线,无需绑线,还可以与西门子的模块快速对接,节约对线和做电缆编号的时间。

【产品图片】


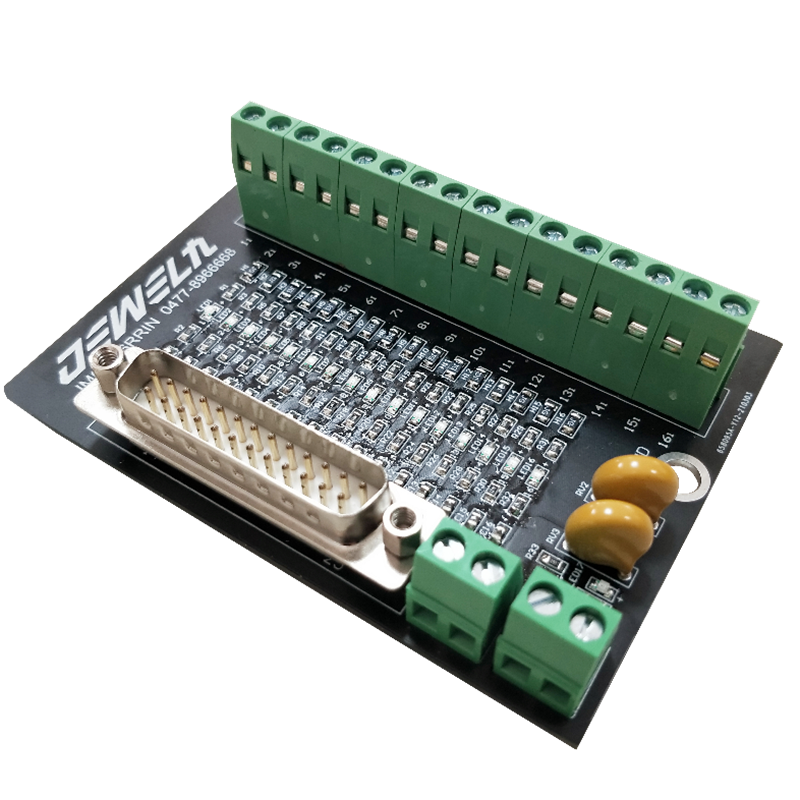

图1 一种快接隔离模块的结构示意图

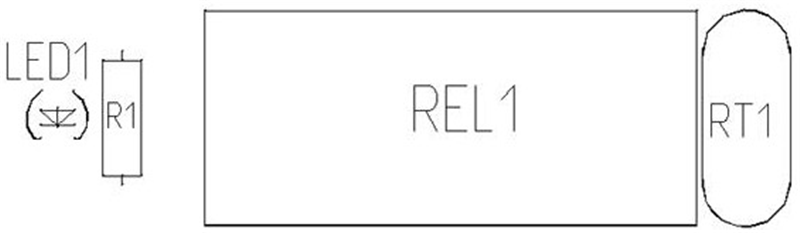

图2 一种快接隔离模块的电路元件部分结构示意图

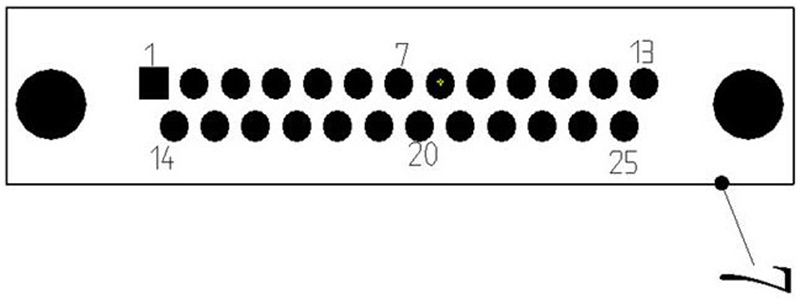

图3 一种快接隔离模块的公焊接插座结构示意图

【与国外同类技术产品对比情况】

技术对比情况:相当

价格对比情况:低于

效率对比情况:高效

【成果转化的成绩】

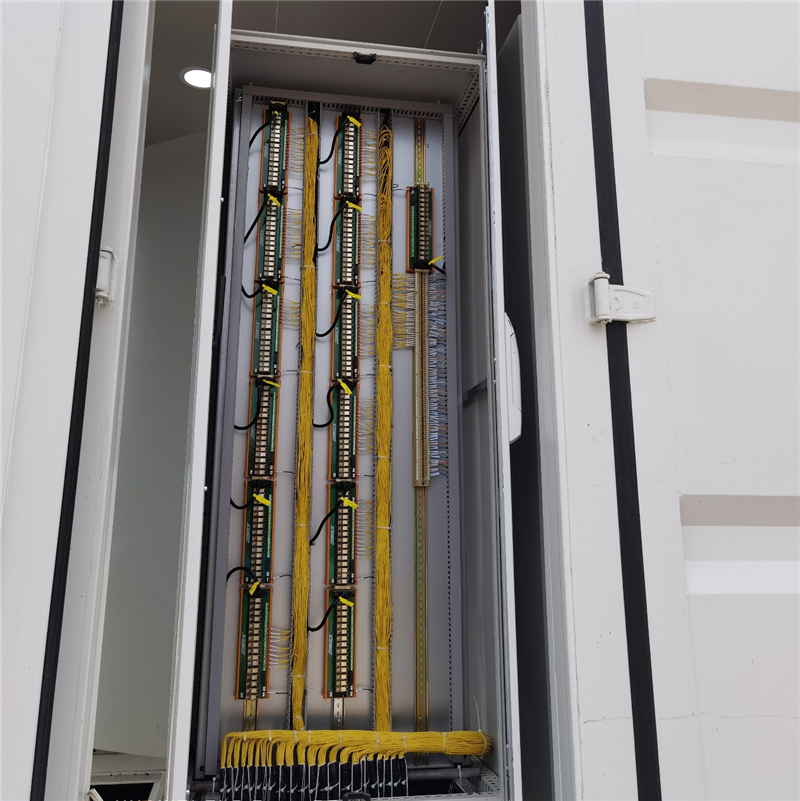

中国石油海川项目部使用我公司模块及整体控制系统照片





【技术指标】

1.16个发光二极管、16个电阻、16个中间继电器、16个压敏电阻和16个接线端子组相互对应设置在PCB板上;

2.16个所述接线端子组中每个接线端子组包括两个负接线端子和一个正接线端子,所述负接线端子和正接线端子采用焊接端子,其规格型号为YB312-500M3;

3.公焊接插座上设有25针,25针设置两列,第一列从下至上依次设置有13针,并从下至上依次编号1、2、……13,第二列从下至上依次设置有12针,并从下至上依次编号14、15、……25,其中编号为1的针是正极针,编号2-25的针为负极针;

4.公焊接插座上编号为1-10的针分别与编号为LED1-LED10的发光二极管和编号为REL1-REL10的中间继电器电性连接,所述公焊接插座上编号为11-16的针分别与编号为LED11-LED16的发光二极管和编号为REL11-REL16的中间继电器电性连接;

5.公焊接插座上编号为18-25的针与负极连接线电性连接。

其他技术优势:特殊安防能力及技术保密。
