基于V法铸造的展膜装置

该装置设计了可更换膜辊，并通过锁紧螺母与固定架固定连接，方便进行更换。设计的导膜辊外侧面上固定设有硅胶套，实现对膜的防护作用。调节装置设计桶体，桶体内贴合滑动连接有T型套筒、T型滑杆，T型滑杆顶端通过锁紧螺栓与连接杆固定连接，桶体底端固定相通连接有三通气管，且固定嵌入在底座，其输入端与打气筒固定连接，实现与调节装置同时进行调节，保证了调节后导膜辊水平度。三通气管输出端内设计单向阀，桶体底部侧端固定连接有排气管，排气管上固定有截止阀，实现正常的输送气体和排气，保证了调节装置调节作用。缓冲板块包括硅胶板，硅胶板顶面与展膜板固定连接，硅胶板底端固定连接有缓冲弹性板，其截面为蜂窝状，使用时，可以进行多重减震缓冲作用，减少膜的损坏几率。打气筒采用脚踩式打气筒，方便进行操作，保证了工作效率。

【产品图片】

图1是一种基于V法铸造的展膜装置的主视结构示意图

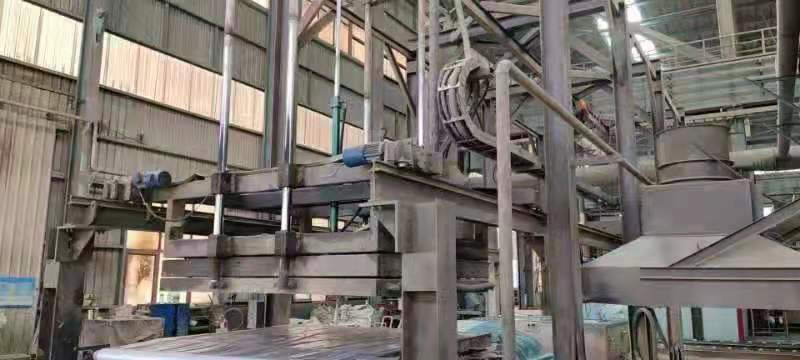

图2为实物图

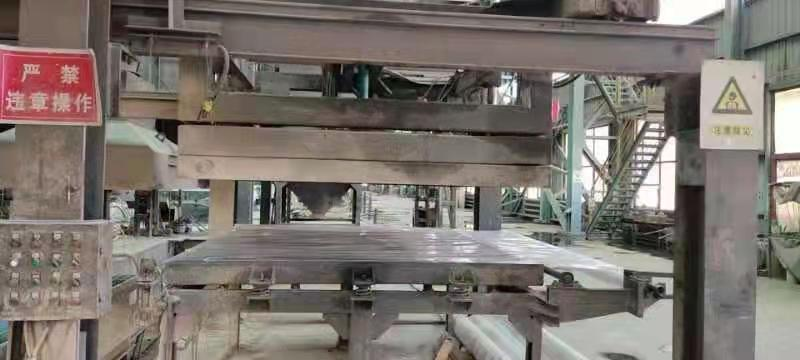

图3为实物图

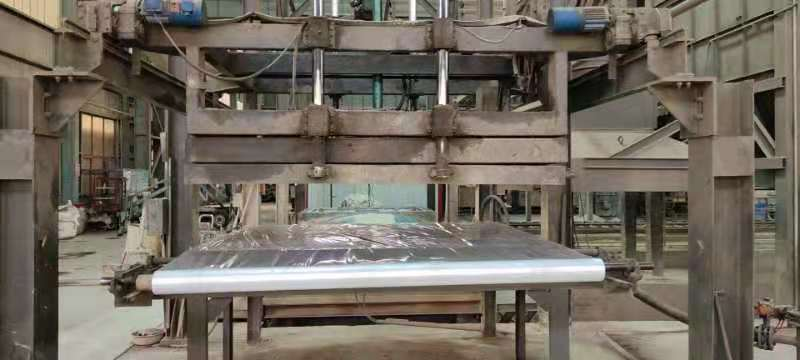

图4为实物图

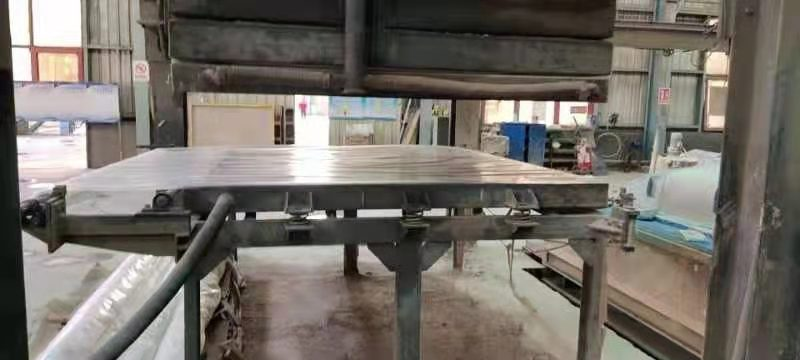

图5为实物图

图6为实物图

【与国外同类技术产品对比情况】无

本实用新型一种基于V法铸造的展膜装置，包括底座，所述底座顶面上固定有第一支撑架和第二支撑架，所述第二支撑架底部之间固定连接有支撑板，所述第一支撑架左侧面上通过固定架连接有可更换膜辊，所述可更换膜辊斜上端设有输送辊，所述输送辊通过连接架与第一支撑架固定连接，所述第一支撑架之间设有导膜辊，所述导膜辊两端分别通过连接轴与挡板旋转连接，所述挡板与第一支撑架贴合设置，所述挡板侧面固定有连接杆，所述连接杆贴合穿出滑孔与调节装置顶端固定连接，所述调节装置底端与底座固定连接；所述支撑板顶面通过缓冲板块固定连接有展膜板，所述支撑板设置在导膜辊右下方，所述展膜板顶面前后两侧分别贴合有锁紧压膜板，所述锁紧压膜板侧端固定连接有定位螺杆，所述定位螺杆穿过定位滑孔且定位螺杆上螺接有两个锁紧螺母，所述定位滑孔固定在第二支撑架上，两个锁紧螺母分别设置在第二支撑架两侧。

作为本实用新型的一种优选技术方案，所述可更换膜辊通过锁紧螺母与固定架固定连接。

作为本实用新型的一种优选技术方案，所述导膜辊外侧面上固定设有硅胶套。

作为本实用新型的一种优选技术方案，所述调节装置包括桶体，所述桶体内贴合滑动连接有T型套筒，所述T型套筒内贴合滑动连接有T型滑杆，所述T型滑杆顶端通过锁紧螺栓与连接杆固定连接，所述桶体底端固定相通连接有三通气管，所述三通气管固定嵌入在底座且三通气管输入端与打气筒固定连接。

作为本实用新型的一种优选技术方案，所述三通气管输出端内固定安装有单向阀，所述桶体底部侧端固定连接有排气管，所述排气管上固定有截止阀。

作为本实用新型的一种优选技术方案，所述缓冲板块包括硅胶板，所述硅胶板顶面与展膜板固定连接，所述硅胶板底端固定连接有缓冲弹性板，所述缓冲弹性板截面为蜂窝状。

作为本实用新型的一种优选技术方案，所述打气筒采用脚踩式打气筒。

本实用新型的有益效果是：该种基于V法铸造的展膜装置，通过设置了两个调节装置，有利于在工作的过程中调节滑动管的高度，方便调节输送膜的高度，方便进行展膜工作增加调节功能，同时利用缓冲板块的设置，在工作的过程中进行一定的缓冲，防止在展膜的过程中膜的损坏，影响工作效率。
