亿利冀东固体废物综合利用绿色水泥

亿利冀东水泥生产的水泥以固废为原料，其中钙质原料电石渣来自于内蒙古亿利化工园区亿利资源年产50万吨聚氯乙烯项目，用于替代传统水泥生产企业的石灰石原料，较传统石灰石水泥生产线每年可节约石灰石120万吨，铝质原料粉煤灰、炉渣来源于达拉特旗华能电厂，用于替代传统石灰石生产线黏土质天然原料，转炉渣、铜渣来源于包钢集团和包头市铜冶炼企业生产废渣，用于替代传统水泥企业铁矿石。2019年生产熟料和水泥共计165万吨，其中消耗电石渣117万吨，粉煤灰、炉渣24.5万吨，钢渣、铜渣7.3万吨，脱硫石膏4.0万吨，产品废渣利用率达到92.6%；同时公司日常生产中利用窑头、窑尾高温废气烘干燃煤、电石渣并利用余热锅炉为园区工业和民用供暖，用于代替传统水泥生产线烘干用燃料，实现了工业窑炉余热循环利用和清洁生产，年节约标煤约10万吨。

【产品图片】

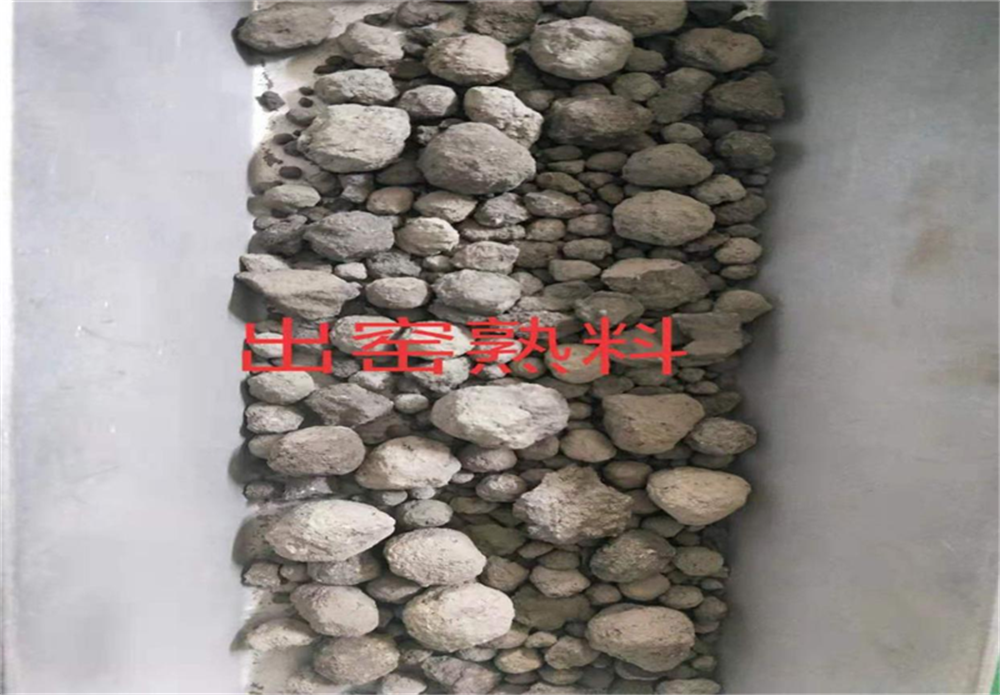

图1 硅酸盐水泥熟料

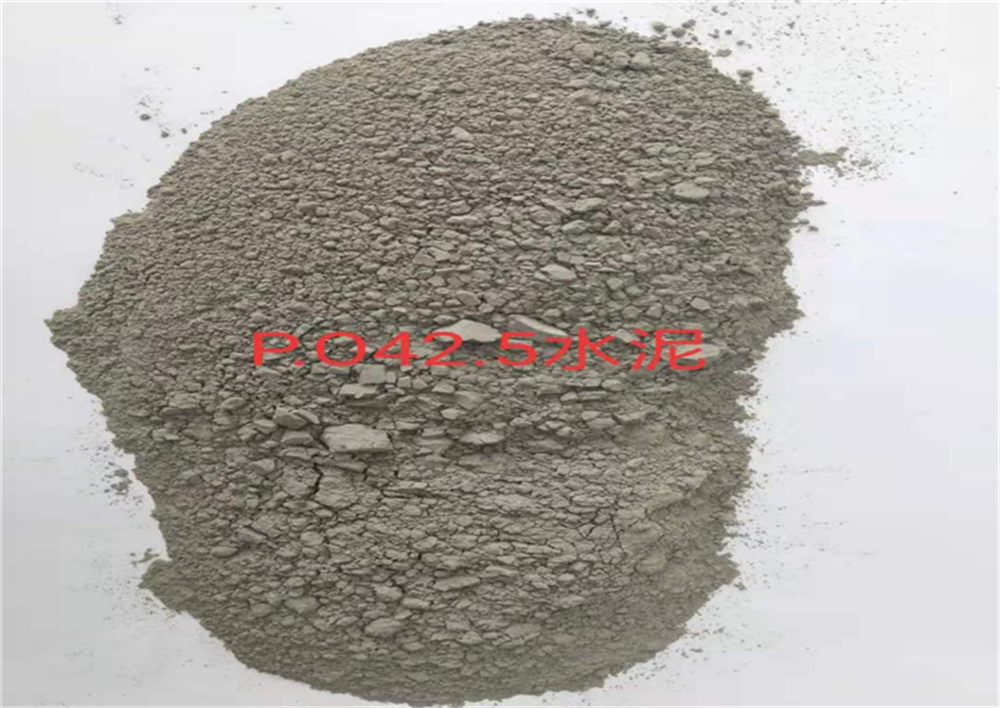

图2 普通硅酸盐水泥P.O42.5水泥

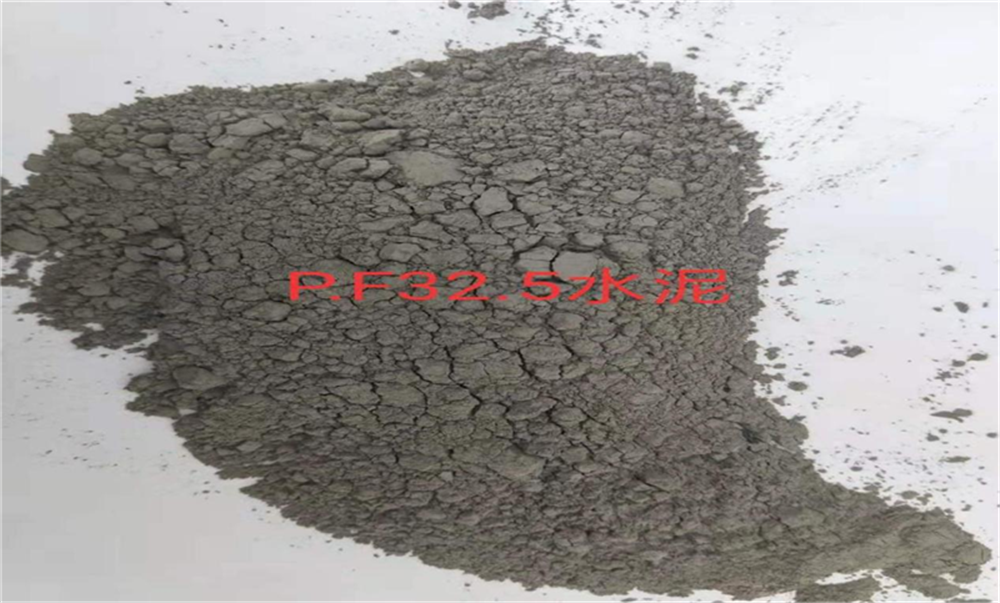

图3 粉煤灰硅酸盐水泥P.F32.5水泥

【与国家做技术对比情况】

技术对比情况：相当

1、 硅酸盐水泥熟料比表面积：≥350m2/kg；

2、 普通硅酸盐水泥比表面积：≥360m2/kg ；

3、 普通硅酸盐水泥三氧化硫：2.60±0.20%；

4、 普通硅酸盐水泥抗压强度： 3 天≥26 MPa， 28 天≥53 MPa；

5、 普通硅酸盐水泥抗折强度： 3 天≥4.6 MPa， 28 天≥7MPa；

6、 粉煤灰硅酸盐水泥比表面积：≥375m2/kg ；

7、 粉煤灰硅酸盐水泥三氧化硫：2.60±0.20% ；

8、 粉煤灰硅酸盐水泥抗压强度： 3 天≥17 MPa， 28 。
